PE ізоляційна трубна машина

Машина для виготовлення ПЕ ізоляції на заводі Commerise, яка також називається поліетиленовою вакуумною антикорозійною та теплоізоляційною виробничою лінією (φ90-φ2000), є новою виробничою лінією труб, розробленою нашою фабрикою на основі іноземної технології екструзії труб і поєднавши наш багаторічний досвід реального виробництва. Ця серія агрегатів складається з екструдера, прес-форми, вакуумної коробки для калібрування, трактора, різальної машини, розвантажувальної стійки та іншого обладнання. Він має характеристики високої автоматизації, високої продуктивності, стабільної роботи та тривалого терміну служби. На даний момент це найсучасніша і високоякісна лінія з виробництва антикорозійних і теплоізоляційних труб у світі.

Що таке PE ізоляційна трубна машина?

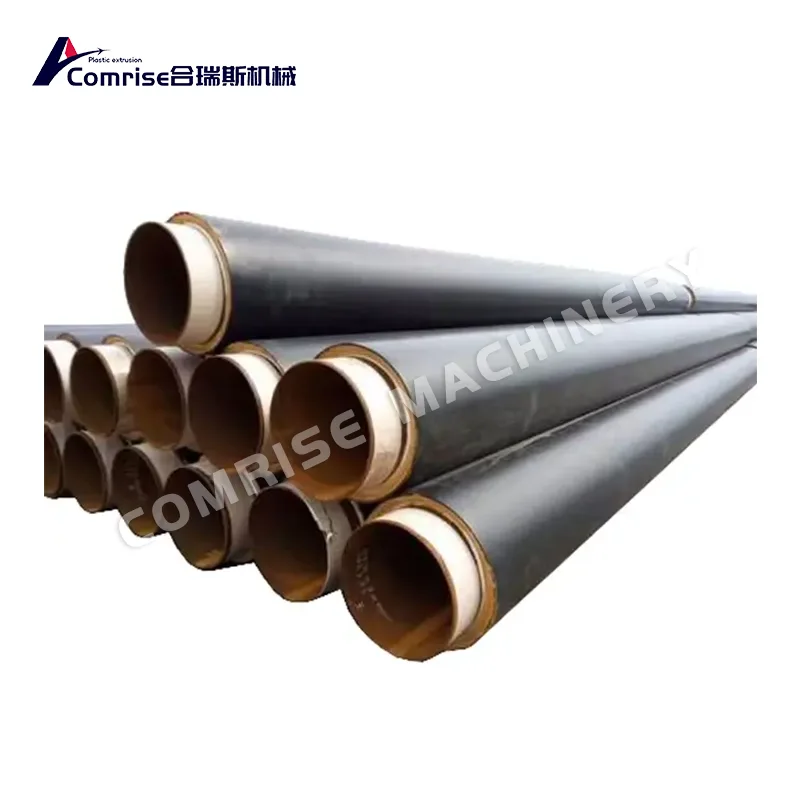

Повна автоматизована виробнича лінія, яка використовується для виробництва попередньо ізольованих сталевих труб із зовнішнім шаром поліетилену та ізоляцією з пінополіуретану, широко застосовуваних в енергетичному та інфраструктурному секторах.

1. Основна лінія екструзії ПЕ (жовта/чорна куртка)

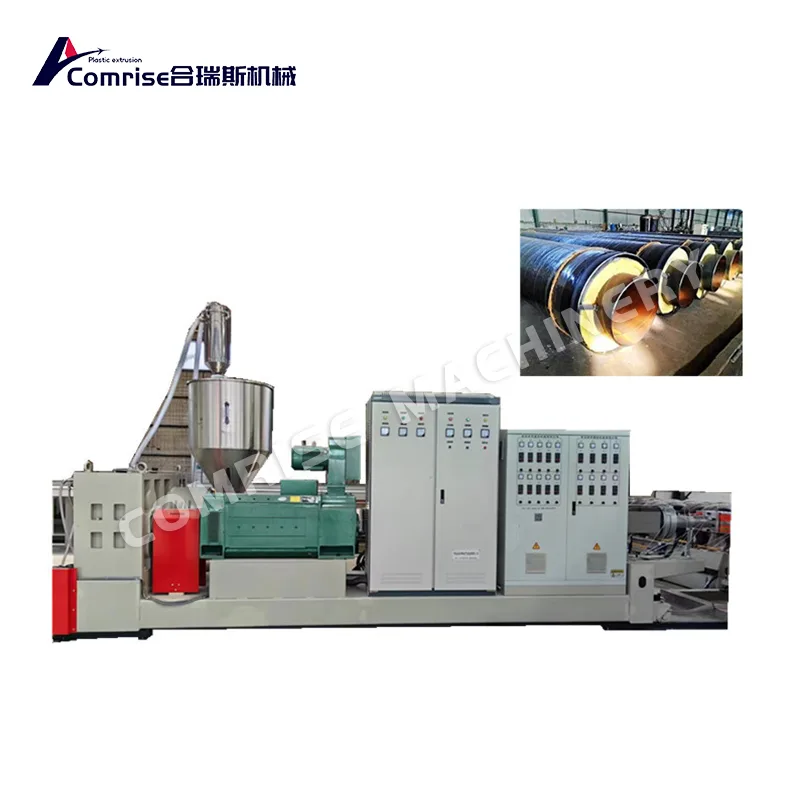

Одношнековий екструдер: SJ90/30

Матеріал гвинта: 38CrMoAlA, азотований

Потужність двигуна: 75 кВт

Інверторне керування, PID регулювання температури

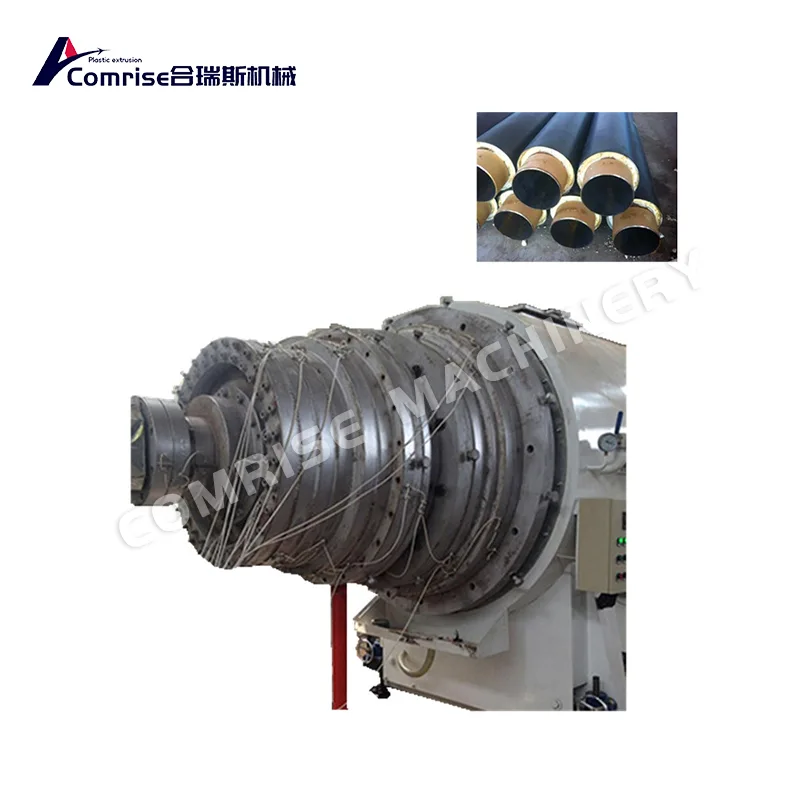

Головка для екструзії ПЕ труб

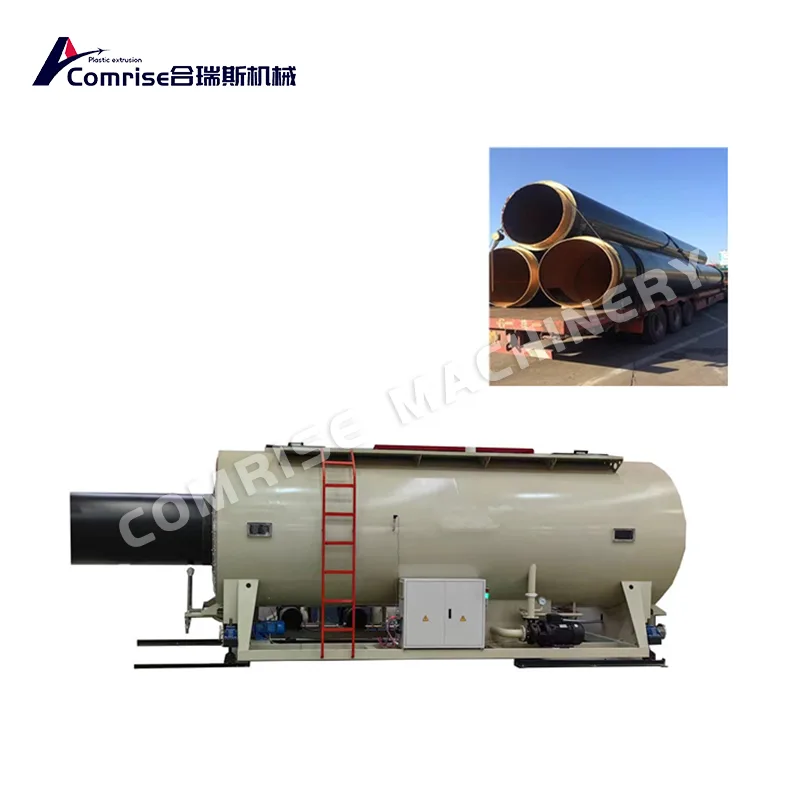

Вакуумний розмірний бак

Резервуар для води для охолодження спреєм

Цифрова система управління

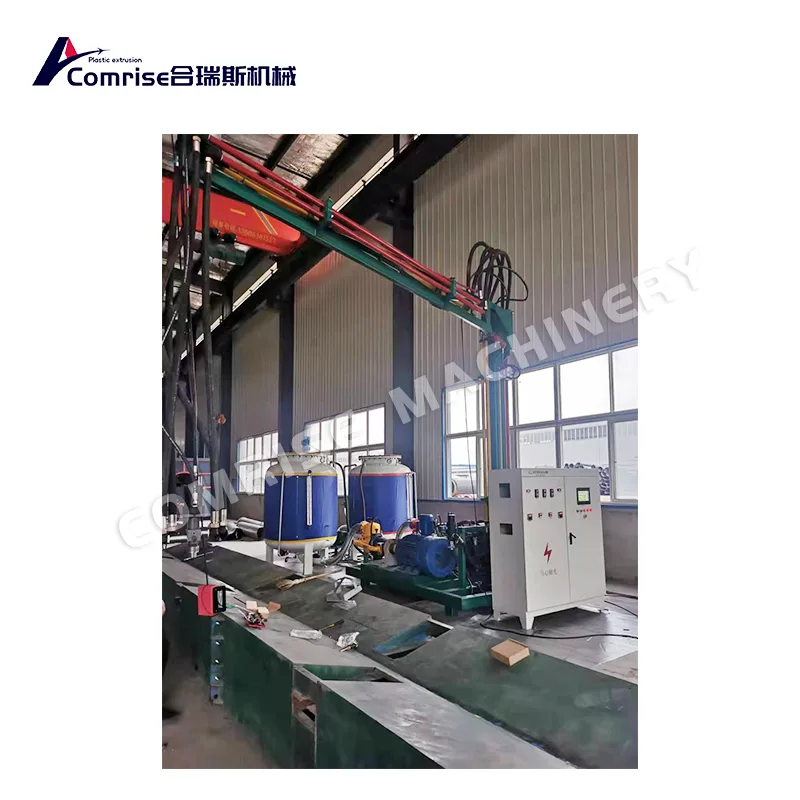

2. Машина для спінювання високого тиску PU

Система спінювання під високим тиском

Резервуари для матеріалу A/B з підігрівом і перемішуванням

Прецизійний дозуючий насос

Функція автоматичного очищення

Пістолет для змішування та ін’єкційний пістолет

Температура та співвідношення регулюються

3. Спінена платформа для формування

Одноступеневе формування колійної платформи

Пристрій для центрування та вирівнювання труб

Основа ущільнювальної форми

Опорна рама та робоча платформа

Огородження безпеки

4. Гусениця

Пневматичний пресовий гусеничний відкат

Зносостійкі гумові блоки

Управління синхронним інвертором

Стабільна швидкість тяги

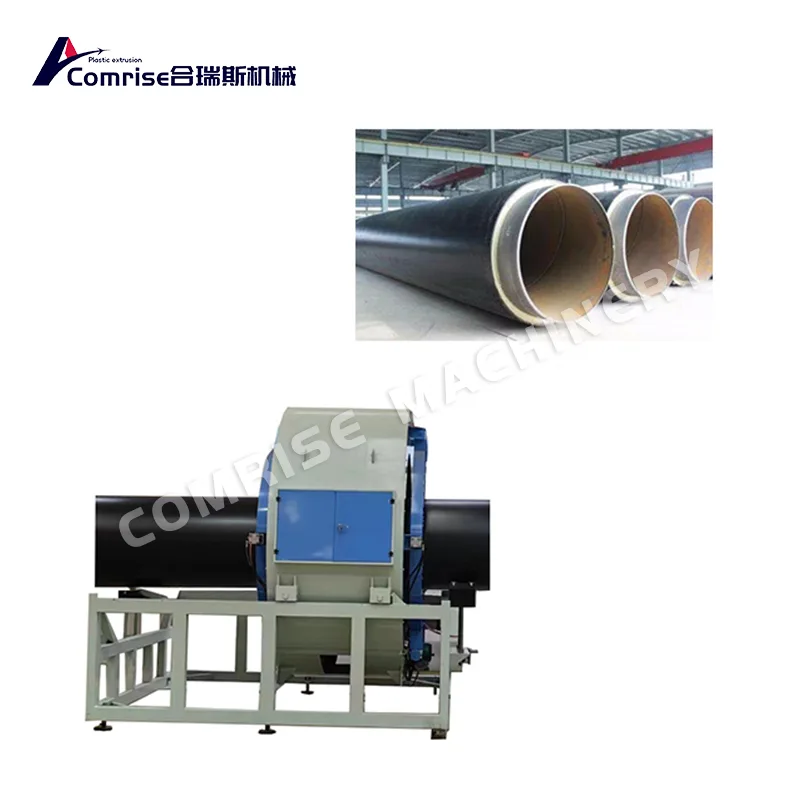

5. Машина для різання та стіл для розвантаження

Планетарна фреза / неріжуча фреза

Система різання фіксованої довжини

Стелаж для вивантаження готової продукції

Автоматичний підрахунок довжини

6. Система тотального контролю

Централізоване управління PLC

Повнорядна синхронна робота

Сенсорна панель управління

Сигналізація про несправності та захист безпеки

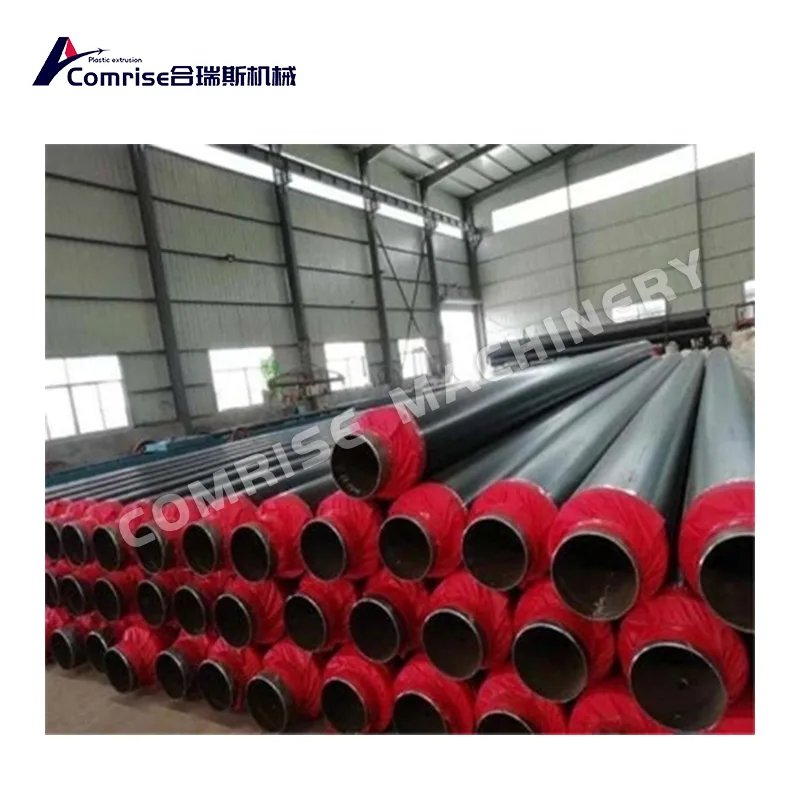

Наша виробнича лінія для виготовлення труб із поліетиленової ізоляції спеціально розроблена для виробництва попередньо ізольованих сталевих труб із зовнішнім захисним шаром поліетилену та ізоляційним шаром пінополіуретану. Він об’єднує попередній нагрів сталевих труб, екструзію зовнішньої оболонки з ПЕ, спінювання ПУ під високим тиском, формування, тягу та різання в одній повністю автоматичній системі.

Ця одноетапна виробнича лінія широко використовується для централізованого опалення, холодної ізоляції, трубопроводів для транспортування нафти та газу. Він відрізняється стабільною роботою, високою автоматизацією, рівномірною щільністю піноутворення та хорошою концентричністю.

Основна структура

- Одношнековий екструдер зовнішньої оболонки ПЕ

- Вакуумна система калібрування та охолодження

- Пристрій попереднього підігріву сталевих труб

- Машина для спінювання поліуретану високого тиску

- Одноступенева формувальна платформа з системою центрування

- Гусеничний транспортер

- Автоматична машина для різання фіксованої довжини

- централізована система управління PLC

Переваги продукту

- Повністю автоматичне одноетапне формування, висока ефективність

- Стабільний коефіцієнт піноутворення та рівномірний шар ізоляції

- Поліетиленова оболонка з хорошою стійкістю до зносу та корозії

- Безпечна робота, низьке енергоспоживання

- Налаштовано для труб діаметром від DN90 до DN1600

- Підходить для виробництва жовтої або чорної поліетиленової оболонки

Ми є професійним виробником, який надає комплексні рішення, установку та післяпродажне обслуговування для машини для виготовлення труб з ПЕ. Ласкаво просимо зв'язатися з нами для отримання деталей і пропозиції.
