ПВХ чотиритрубна машина закінчила тестування, машина працює добре

TheComriseЕкструзійна виробнича лінія з чотирьох труб ПВХ з одним виходом — це повний автоматизований набір обладнання, розроблений спеціально для ефективного виробництва ПВХ труб. Він може досягти синхронного екструзійного формування чотирьох труб, що значно підвищує ефективність виробництва. Вся виробнича лінія включає в себе автоматичну подачу, конічну двошнекову екструзію, чотиритрубну ко-екструзійну форму, вакуумне охолодження, синхронну тягу з чотирма доріжками, різання без стружки та автоматичне перевертання. Він підходить для виробництва різних ПВХ-труб, таких як труби електроживлення та труби з різьбленням у діапазоні Φ 16- Φ 32 мм. Обладнання має значні переваги, такі як високий ступінь автоматизації, стабільна робота, висока продуктивність, низьке енергоспоживання.

Цього тижня ми завершили тестування машини, і вона працює без збоїв. Клієнт дуже задоволений

Ознайомтеся зі складом машини

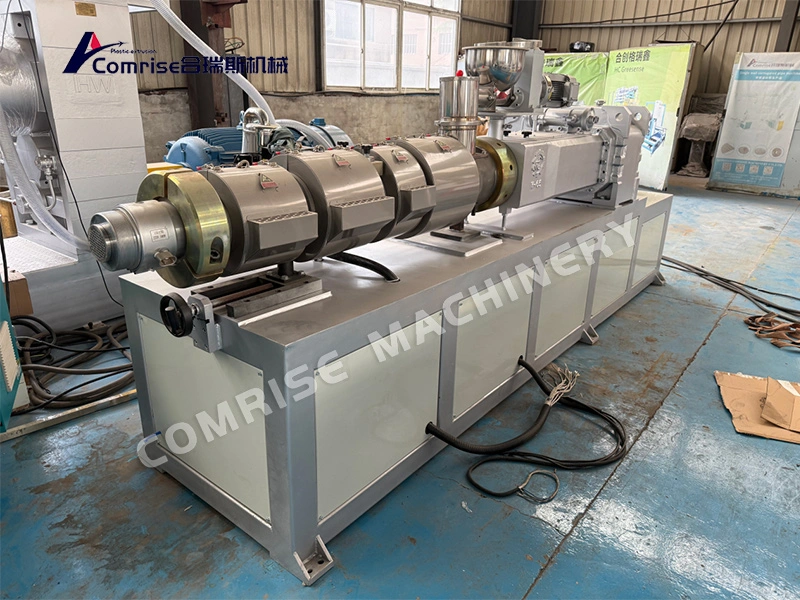

1. Конічний двошнековий екструдер SJ65/132

Гвинт виготовлений з високоякісної нітридної легованої сталі 38CrMoAlA. Після загартування та відпустки, загального азотування та точного шліфування глибина шару нітриду досягає 0,4-0,7 мм, твердість поверхні ≥ HV940, зносостійка та корозійна, і може стабільно обробляти порошок ПВХ з високим наповненням протягом тривалого часу. Хороший ефект пластифікації, рівномірна пластифікація без сировини. Керамічний нагрівач і високоефективна система охолодження осьового вентилятора для стовбурної конфігурації

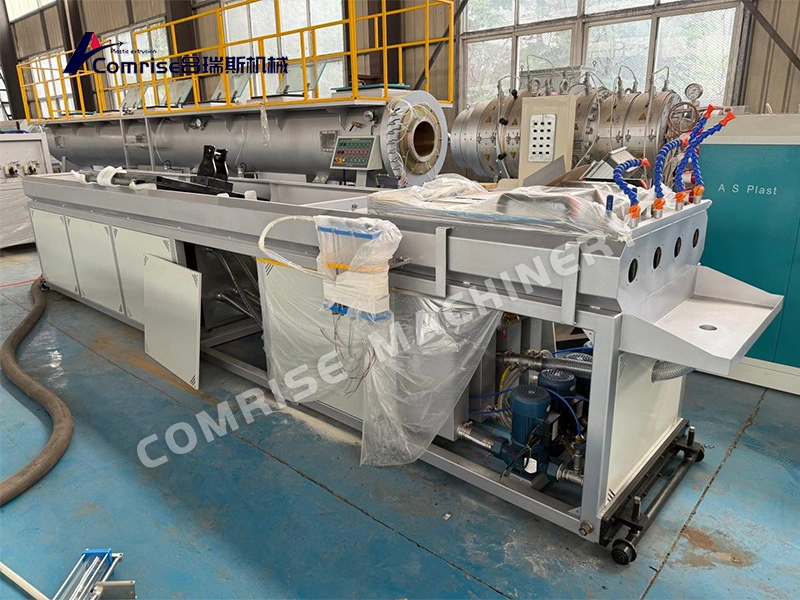

2. Вакуум і резервуар для охолоджувальної води

Система охолодження використовує незалежний розмір вакууму з чотирма трубами та конструкцію охолодження резервуара для води, при цьому кожна трубка оснащена незалежною вакуумною гільзою для визначення розміру, щоб забезпечити точний зовнішній діаметр і гладку поверхню трубки. Внутрішня оболонка вакуумної коробки виконана з нержавіючої сталі 304, яка є стійкою до корозії та має тривалий термін служби. Ступінь вакууму можна регулювати відповідно до потреб різних діаметрів труб. Резервуар для охолоджувальної води з рівномірним і достатнім охолодженням ефективно запобігає внутрішній напрузі або деформації труб через нерівномірне охолодження. Загальна довжина охолодження може бути гнучко налаштована відповідно до діаметра труби та швидкості виробництва, гарантуючи, що труба повністю сформована під час високошвидкісної екструзії, а вихід стабільний на рівні понад 99%.

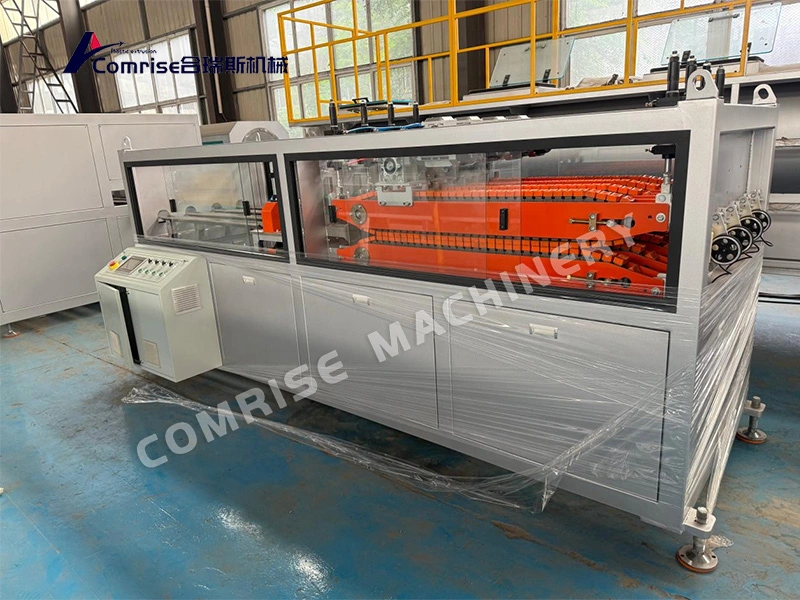

3. Трактор і фреза

Процес тяги та різання приймає інтегровану конструкцію, яка поєднує в собі синхронну тягову машину з чотирма доріжками та машину для різання без стружки в одну, з компактною структурою та меншою площею, що значно зменшує перехідну відстань між тягою та різанням труб і дозволяє уникнути деформації провисання або відхилення еліптичності, спричинених довгою підвіскою труб. Тягова частина використовує чотири комплекти незалежного синхронного приводу гусеничного блоку, зубчатого затиску високої зносостійкості гумового блоку, рівномірного та регульованого зусилля затиску, пов’язаного тією ж системою керування, а швидкість тяги чотирьох труб повністю узгоджена. Ріжуча частина використовує технологію різання підйомним ножем з плоским і гладким розрізом, а довжину різання встановлює сам клієнт. Інтегрована конструкція зменшує кількість проміжних з’єднувальних ланок, швидше реагує, має кращу синхронізацію, її легше використовувати та обслуговувати, справді досягаючи ефективного автоматизованого виробництва з безперебійним тяговим різальним з’єднанням.

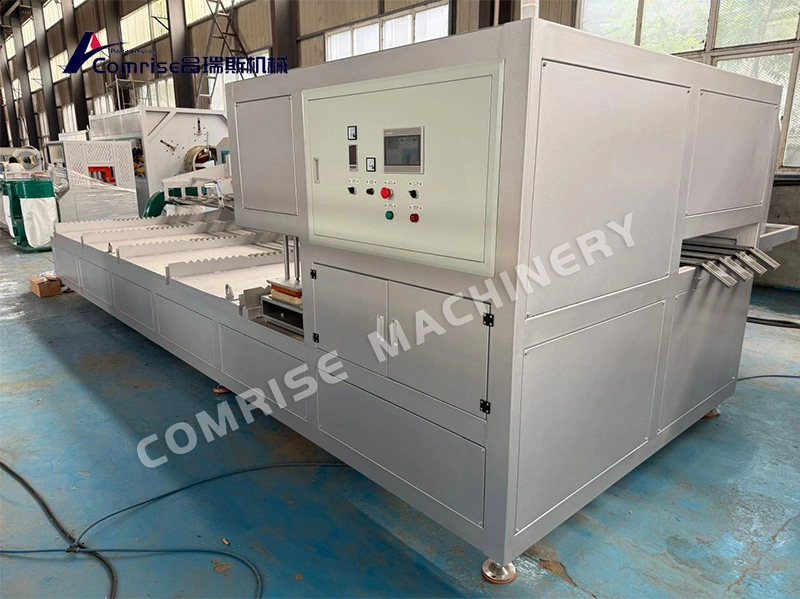

4. Розтрубна машина

Повністю автоматична розширювальна машина для труб з ПВХ призначена для автоматичного розширення одного кінця труби та формування розтрубу. Він пов’язаний з екструзійною виробничою лінією онлайн і не потребує автономної вторинної обробки. Обладнання використовує інфрачервоне нагрівання та автоматичний постійний контроль температури з рівномірним нагріванням і швидким підвищенням температури. Температура розширення точно регулюється і підходить для різних діаметрів труб і процесів виготовлення. Розширювальна форма виготовлена ​​з високоякісної прес-форми, яка пройшла точну обробку та оброблену поверхню, яка є зносостійкою та стійкою до корозії. Сформована розширювальна секція має гладку внутрішню стінку, точний розмір і хорошу округлість і щільно прилягає до трубних фітингів без витоку
